產品資訊 / 記憶卡插槽

CFAST連接器（CFast 卡座） · 7 個型號

→ 選型指南:CF／CFast／CFexpress 卡座選型指南

→ 推推式卡座(全站 43 顆)

→ 無退卡彈簧卡座(全站 16 顆)

CFast 連接器（CFast 卡座）用來承接 CFast 記憶卡——CompactFlash 的後繼規格，改走 SATA 介面，常見於工業相機、嵌入式電腦與影像錄製設備。皇海 CFAST 系列共 7 個型號：推推式（Push-Push）、非推式（Non-Push）、鎖定式（Lock）、Stand-off 型與短臂型，1.27mm 間距、24 pin，每個型號頁都附工程圖面 PDF。

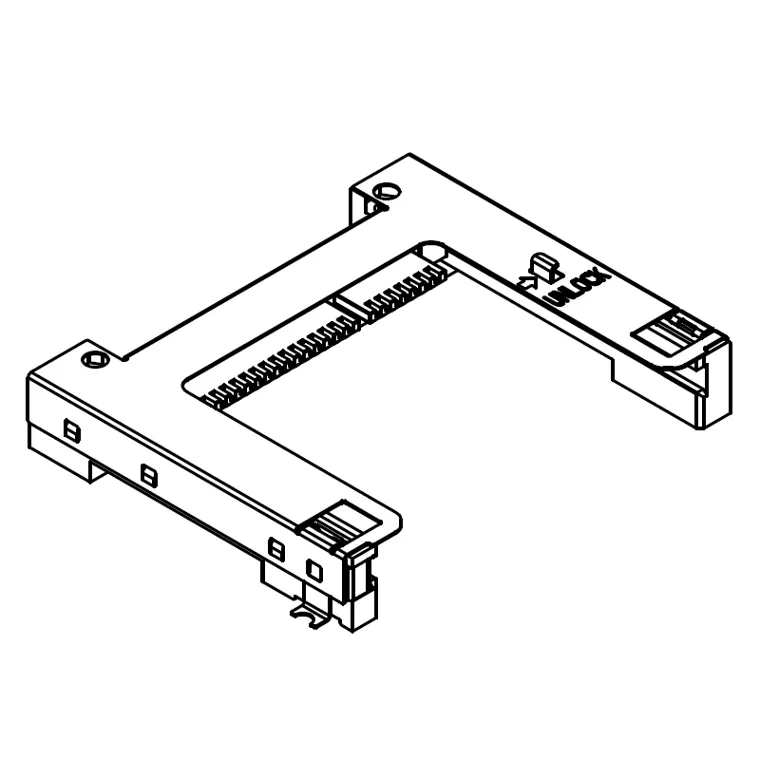

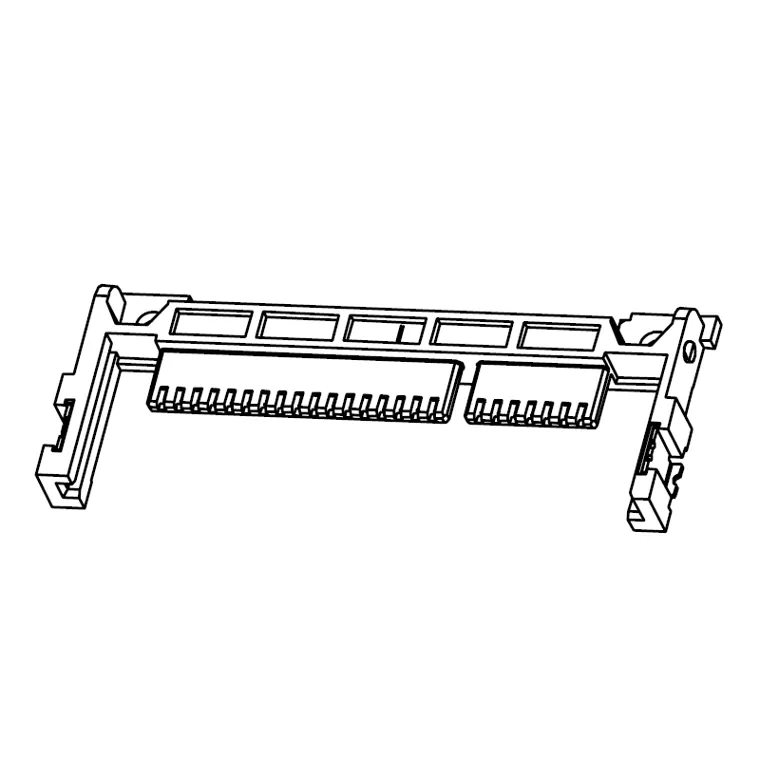

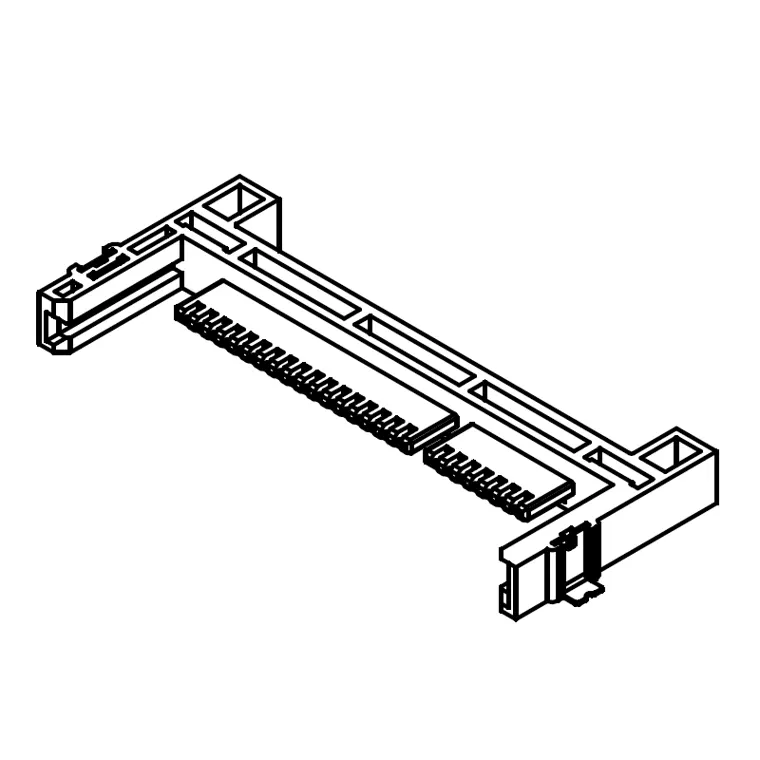

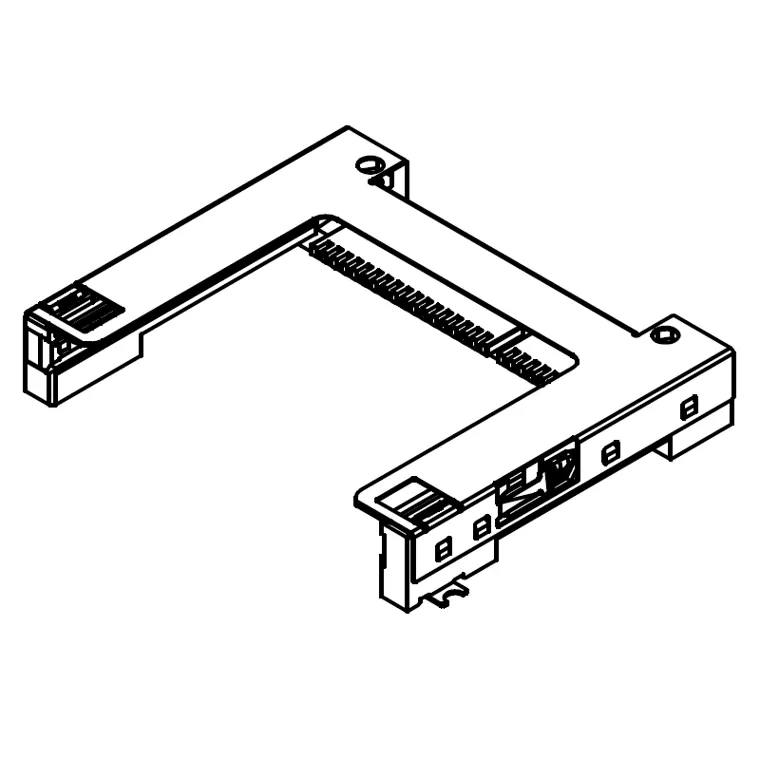

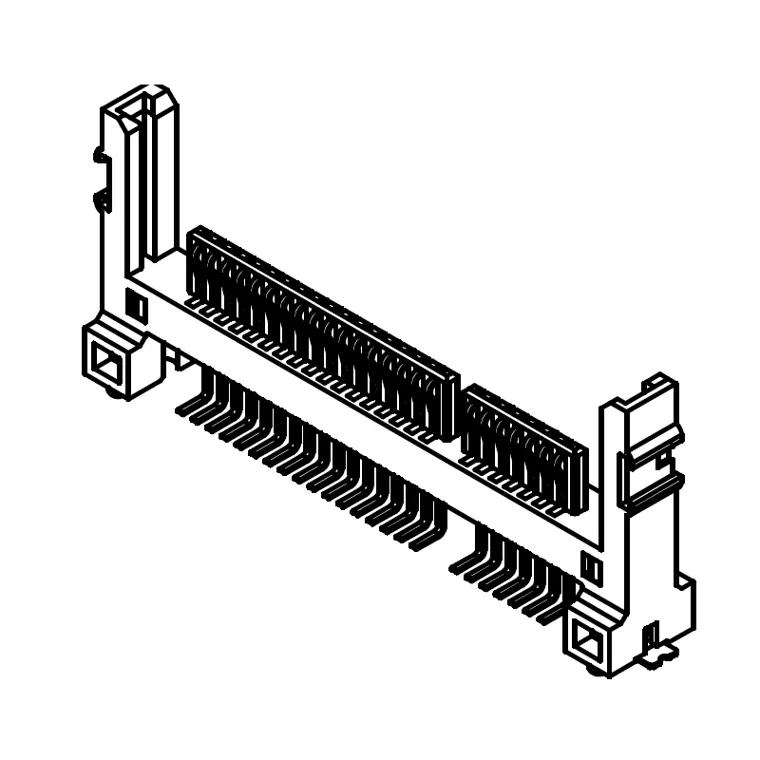

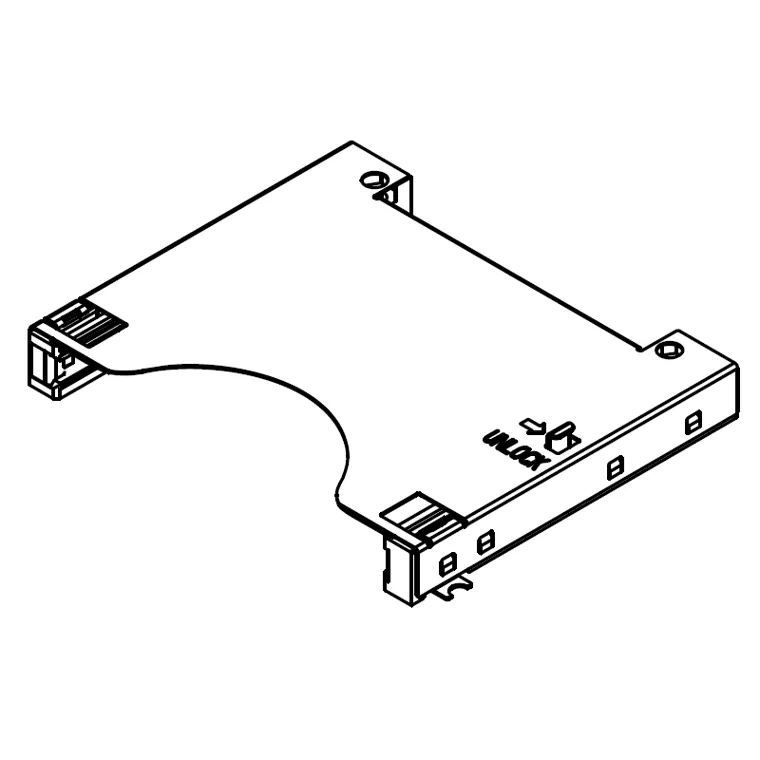

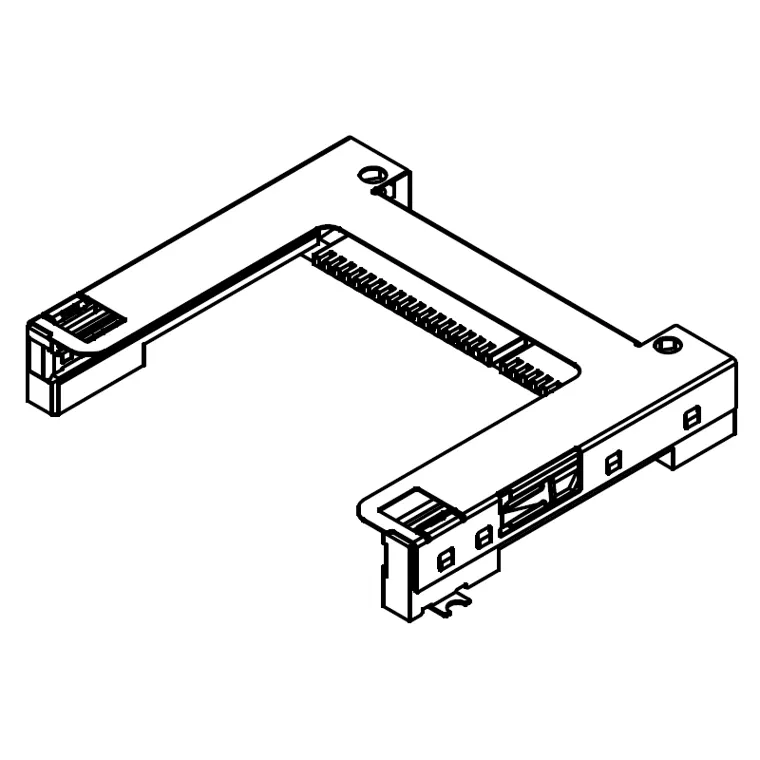

7CFST-CA-00297CFST-CA-0029Cfast host_4.3H簡易型(短腳1)7CFST-CA-00337CFST-CA-0033Cfast host_Stand off7CFST-F0-00067CFST-F0-0006CFAST 短臂7CFST-CA-00027CFST-CA-0002CONNECTOR FOR C-FAST HOST TYPE R/A SMT NORMAL TYPE7CFST-CA-00137CFST-CA-0013CFAST HOST CONNECTOR NON-PUSH TYPE II,8.35H(缺口型)7CFST-CA-00227CFST-CA-0022CFAST HOST CONNECTOR PUSH-PUSH TYPE II,8.35H(缺口型)7CFST-CA-00177CFST-CA-0017CFAST HOST CONNECTOR LOCK TYPE II.

參數比較表

值逐字取自來源工程圖面;空白=圖面未標示。點欄頭可排序。

料號間距 (mm)對接高度 (mm)腳位數插拔壽命
7CFST-CA-00021.27
7CFST-CA-00131.27
7CFST-CA-00171.27
7CFST-CA-00221.278.3524
7CFST-CA-00291.27
7CFST-CA-00331.27
7CFST-F0-00061.2710,000

選型問答

CFAST 系列有哪些型號？
共 7 個型號：7CFST-CA-0002、7CFST-CA-0013、7CFST-CA-0017、7CFST-CA-0022、7CFST-CA-0029、7CFST-CA-0033、7CFST-F0-0006
CFAST 的端子間距有哪些選擇？
本系列 7 個型號中，已從工程圖面取得此項資料的有 7 個：1.27 mm（7 個型號）
CFAST 可以做到幾 pin？
腳位數涵蓋 24–24 pin，實際可選值：24
CFAST 的工作溫度範圍？
本系列 7 個型號中，已從工程圖面取得此項資料的有 6 個：-40°C~+85°C（6 個型號）
CFAST 用什麼材質與鍍層？
本體：本系列 7 個型號中，已從工程圖面取得此項資料的有 3 個：Engineering plastic , LCP with G.F reinforced , black per UL 94V-0 rate（2 個型號）、LCP（1 個型號）
鍍層：本系列 7 個型號中，已從工程圖面取得此項資料的有 3 個：Solder zone: 2.54 μ m (100 μ ") matte Tin 1.27 μ m (50 μ ") min. Nickel underplating over all（2 個型號）、GOLD PLATED（1 個型號）
阻燃等級：本系列 7 個型號中，已從工程圖面取得此項資料的有 6 個：UL 94V-0（6 個型號）
CFAST 有哪些安裝／型式選擇？
本系列 7 個型號中，型號說明有標示型式的有 1 個：NORMAL（1 個型號）、SMT（1 個型號）
如何索取 CFAST 的規格書或樣品？
來信 service@kingconn.com.tw 並註明型號即可；在各產品頁點選任一型號卡片，也會自動帶入該型號的詢價主旨。業務團隊會回覆規格書、樣品與報價事宜。
CFAST 可以客製嗎？
可以。桃園研發團隊提供從產品設計、開模到量產的完整服務，並具醫療器材 ODM 經驗。歡迎來信說明應用場景與規格需求，業務與工程團隊會共同評估。
CFast 連接器和 CF 卡連接器可以互換嗎？
不能。CFast 卡改走 SATA 介面，接點排列與 CompactFlash 不同，必須用 CFast 專用卡座。皇海同時有 CF 系列與 CFAST 系列，換卡種時要連卡座一起換，差異見 CF／CFast／CFexpress 選型指南。
CFast 卡座要選推推式、非推式還是鎖定式？
使用者會經常換卡選推推式；卡片裝好就少動、或機殼空間有限選非推式；有振動或防鬆脫需求選鎖定式。三種型式皇海都在目錄上，型號說明裡有標示。
CFast 連接器有工程圖面可以下載嗎？
有。點本頁任一型號卡片進入料號頁，即可下載該型號的工程圖面 PDF；本站規格表的尺寸、材質與鍍層都逐字取自這些圖面。
