7USB31-F0-0025Type-C

這顆是什麼

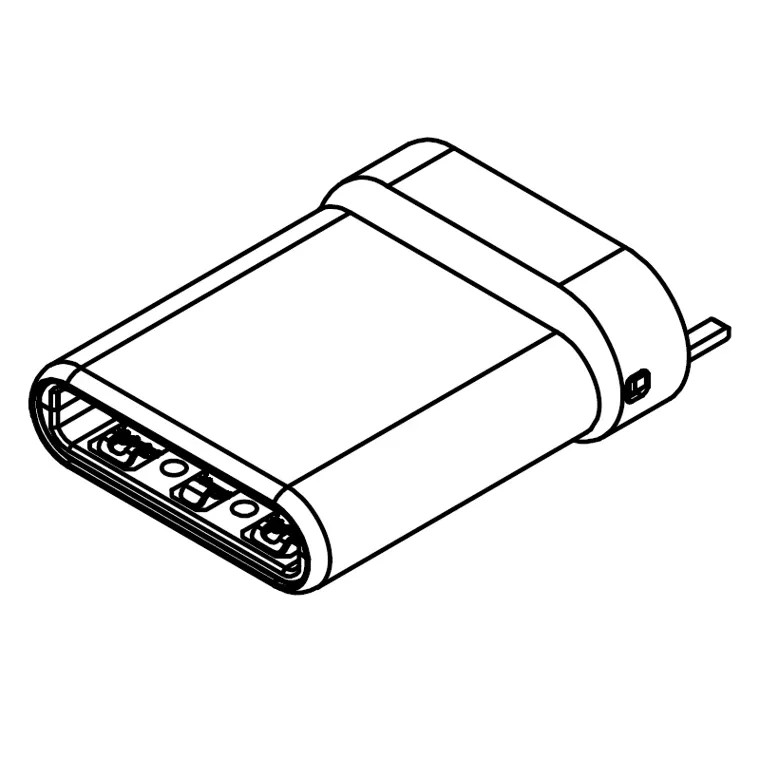

7USB31-F0-0025 是皇海科技 Type-C 系列的I/O連接器。型號說明逐字記載為「USB 3.1 TYPE C MALE L:10.6 WITH 3.1 PCB」。本頁的說明與規格都出自來源工程圖面 7USB31-F0-0025(版次 A),圖面可直接下載核對。

這顆的圖面標示符合 RoHS。

要選這顆,還是同系列其他型號?

皇海 Type-C 系列目前刊登 10 個型號。

以整個系列來看,端子間距涵蓋 0.5mm、0.7mm、0.85mm;插拔壽命為 3,000、5,000、10,000 次;腳位數涵蓋 14–24 pin——這是系列範圍,不是本型號的值,個別型號的數值請看該型號自己的圖面。

本型號自己的圖面記載:端子間距 0.50 mm、耐電壓 100V AC R.M.S、絕緣電阻 100MΩ Min、工作溫度 -40°C~85°C、插拔壽命 10,000。

Type-C 系列頁  USB Type-C 連接器選型指南

圖面與詢價

工程圖面(PDF)可從本頁直接下載,圖號 7USB31-F0-0025、版次 A,含尺寸與腳位。本頁規格表的每一格都出自這張圖面。

需要樣品或報價,用本頁的詢價按鈕即可,主旨會自動帶入料號。

皇海首頁

常見問題

7USB31-F0-0025 是什麼連接器?

它是皇海科技 Type-C 系列的I/O連接器,型號說明為「USB 3.1 TYPE C MALE L:10.6 WITH 3.1 PCB」,來源圖面 7USB31-F0-0025 版次 A。

7USB31-F0-0025 的規格是多少?

依來源圖面 7USB31-F0-0025(版次 A):端子間距 0.50 mm、耐電壓 100V AC R.M.S、絕緣電阻 100MΩ Min、工作溫度 -40°C~85°C、插拔壽命 10,000、符合 RoHS。本頁下方的規格表可逐格核對。

怎麼索取樣品或報價?

來信 service@kingconn.com.tw 並註明型號即可;在各產品頁點選任一型號卡片,也會自動帶入該型號的詢價主旨。業務團隊會回覆規格書、樣品與報價事宜。

7USB31-F0-0025 有圖面可以下載嗎?

有。本頁可直接下載 7USB31-F0-0025 圖面 PDF,含尺寸與腳位;規格表上的每一格都可以對回這張圖。

規格

資料來源：本料號工程圖面 7USB31-F0-0025 版本 A
